Układ kierowniczy pełni kluczową rolę w zapewnieniu stabilności i precyzyjnego sterowania pojazdem. Pozwala kierowcy na bezpośrednią kontrolę nad torem jazdy oraz reagowanie na zmienne warunki drogowe. Zrozumienie budowy i zasad działania układu kierowniczego jest niezbędne zarówno dla miłośników motoryzacji, jak i profesjonalistów serwisowych. Poniższy artykuł przybliża mechaniczne, hydrauliczne i elektroniczne elementy składające się na współczesne systemy kierownicze oraz omawia ich konserwację i diagnozowanie usterek.
Zasady działania mechanicznego układu kierowniczego

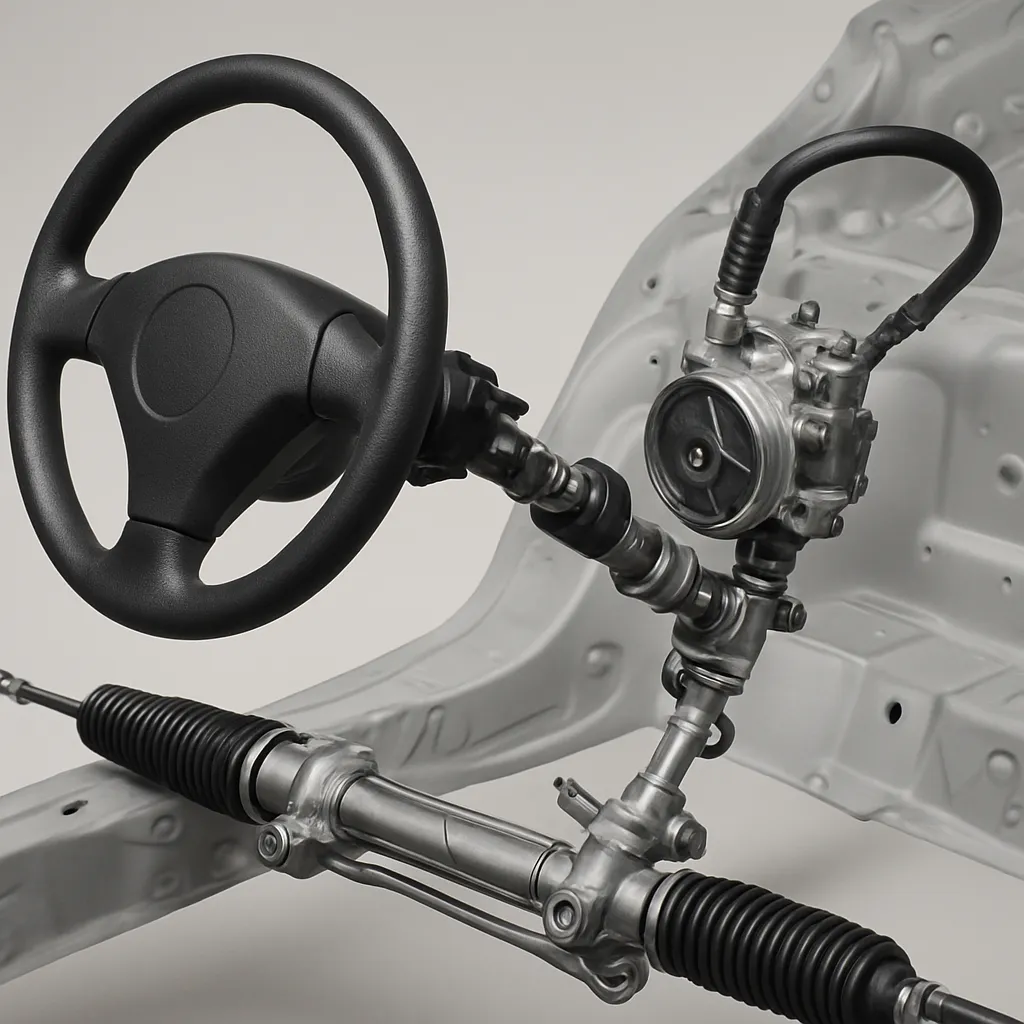

Tradycyjny układ kierowniczy opiera się na prostych, lecz precyzyjnie dobranych komponentach. Głównymi elementami są:
- Kolumna kierownicza – łączy kierownicę z przekładnią.
- Przekładnia ślimakowo-toczna lub przekładnia zębatkowa (najczęściej rack and pinion).
- Drapacze kulowe lub pasowe linki łączące przekładnię z zwrotnicami.
- Drążki kierownicze i końcówki umożliwiające przeniesienie ruchu na koła.
Podczas skrętu kierowca obraca kierownicę, co za pośrednictwem kolumny i przekładni zamienia ruch obrotowy na ruch liniowy elementów roboczych. Geometria układu, określana m.in. przez kąt pochylenia zwrotnic, kąt natarcia czy zbieżność, decyduje o precyzji i charakterystyce prowadzenia.
W układzie mechanicznym kontra siły przeciwnego obciążenia (np. uderzenie w krawężnik) zapewnia sprężyna i system łożysk, co chroni kierowcę przed nadmiernym przeniesieniem wstrząsów. Dzięki właściwemu strojeniu momentu obrotowego kierownica pozostaje łatwa w manewrowaniu, a jednocześnie stabilna przy prostej jeździe.
Wspomaganie hydrauliczne i elektryczne
Proste układy mechaniczne ustępują miejsca systemom z wspomaganiem, które redukują wysiłek kierowcy i poprawiają komfort jazdy.
Hydrauliczne wspomaganie kierownicy (HPS)
- Pompa hydrauliczna napędzana paskiem z silnika wytwarza ciśnienie w obiegu olejowym.
- Zawór rozdzielający steruje dawkowaniem ciśnienia do siłownika przy przekładni.
- Siłownik hydrauliczny zmniejsza opór i ułatwia obrót kół.
Zalety HPS to duża siła wspomagania i płynna reakcja, jednak minusem są straty energii mechanicznej i konieczność regularnej wymiany płynu.
Elektryczne wspomaganie kierownicy (EPS)
- Silnik elektryczny umieszczony przy przekładni lub w kolumnie kierowniczej.
- Czujniki momentu obrotowego rejestrują siłę, jaką kierowca przykłada na kierownicę.
- Jednostka sterująca (ECU) oblicza odpowiedni poziom wspomagania.
EPS ma mniejsze straty energetyczne niż HPS, pozwala na zintegrowanie z systemami bezpieczeństwa (ESP, asystent parkowania) oraz umożliwia zmienny moment w zależności od prędkości pojazdu. W niskich prędkościach wspomaganie jest silne, a przy wyższych – lekkie, co poprawia dynamikę prowadzenia.
Nowoczesne technologie i automatyzacja
Postęp elektroniki i systemów bezpieczeństwa wprowadził zaawansowane rozwiązania, które zmieniają klasyczne podejście do sterowania:
- Steer-by-Wire – brak fizycznego połączenia mechanicznego, zamiana ruchu kierownicy na sygnał elektryczny.
- Asystenci pasa ruchu (Lane Keeping Assist) wykorzystują czujniki kamer i radarów do korekty toru jazdy.
- Integracja z systemami autonomicznego hamowania i adaptacyjnego tempomatu.
W systemie Steer-by-Wire siłowniki elektryczne bezpośrednio zmieniają kąt skrętu kół, eliminując drgania przenoszone z koła na kierownicę. Dzięki temu można osiągnąć większy komfort oraz precyzję, a sam układ staje się lżejszy i bardziej modułowy.
Zastosowanie zaawansowanych algorytmów sterowania pozwala na tłumienie niechcianych wibracji oraz kompensację nierówności drogi. Systemy te stale monitorują parametry jazdy i potrafią ingerować niemal w ułamku sekundy, zwiększając bezpieczeństwo nawet przy krytycznych manewrach.
Konserwacja i diagnostyka usterek
Regularne przeglądy układu kierowniczego wpływają na bezpieczeństwo i trwałość elementów:
- Kontrola luzów w przekładni i drążkach kierowniczych.
- Sprawdzenie szczelności przewodów i poziomu płynu w układach hydraulicznych.
- Diagnostyka elektroniki wspomagania poprzez interfejs OBD.
- Badanie stanu łożysk kolumny kierowniczej oraz osłon.
Typowe symptomy awarii to wzrost oporu przy skręcie, stuki podczas manewrowania lub wycieki płynu. W przypadku EPS warto zwrócić uwagę na komunikaty systemu oraz niepokojące odgłosy pracy silnika elektrycznego.
Zachowanie właściwej geometrii kół i zbieżności decyduje o prawidłowym zużyciu opon oraz precyzji sterowania. Niewielkie odchylenia potrafią zaburzyć stabilność i zwiększyć moment skręcający potrzebny do kontrolowania pojazdu.
